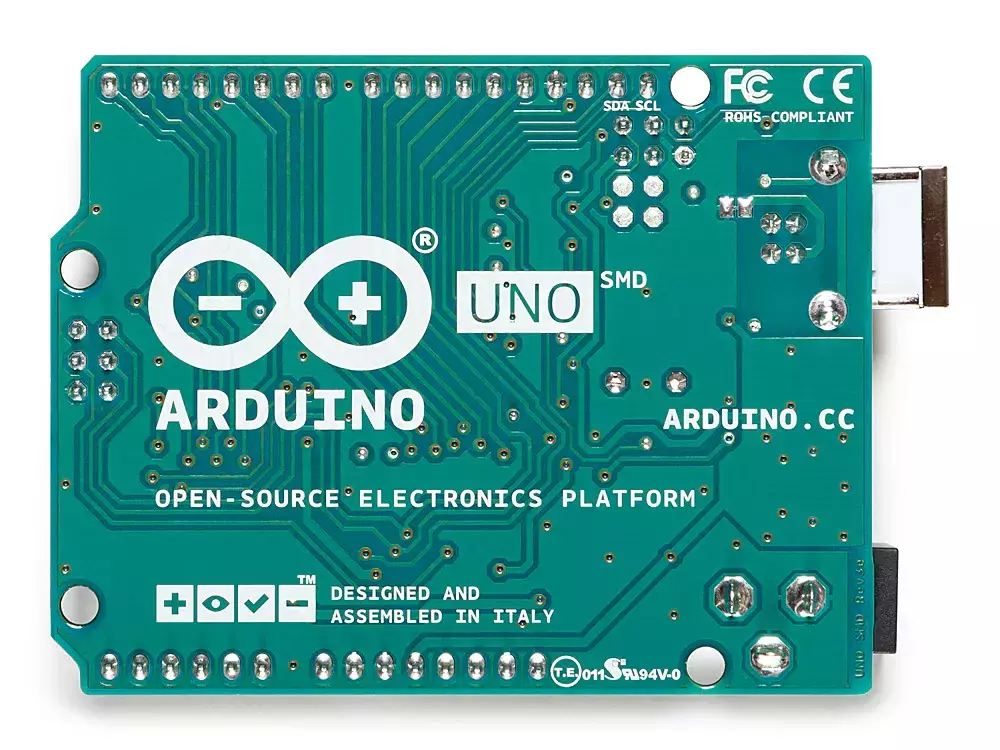

El Arduino Uno Rev3 SMD es una placa de microcontrolador basada en el ATmega328. Ofrece 14 pines digitales de entrada/salida (de los cuales 6 pueden utilizarse como salidas PWM), 6 entradas analógicas, un resonador cerámico de 16 MHz (CSTCE16M0V53-R0), conexión USB, conector de alimentación, un encabezado ICSP y un botón de reinicio. La placa incluye todo lo necesario para soportar el microcontrolador; basta con conectarla a una computadora mediante un cable USB o alimentarla con un adaptador de corriente de CA a CC o una batería para comenzar.
Principales diferencias del Arduino Uno:
- Sin chip controlador FTDI: A diferencia de las placas anteriores, el Uno no utiliza el chip FTDI para convertir USB a serie.
Características adicionales de la versión R3:
- Conversor USB-a-serie ATmega16U2 en lugar del 8U2: Mejora la comunicación USB.
- Distribución de pines 1.0:
- Nuevos pines SDA y SCL para comunicación TWI, situados cerca del pin AREF.
- Dos pines adicionales junto al pin RESET:
- IOREF: Permite que los shields se adapten al voltaje suministrado por la placa.
- Un pin reservado para usos futuros (sin conexión).
- Circuito de reinicio mejorado: Un RESET más robusto para garantizar la estabilidad.
